機器特點 ：
1. 穩定傳動結構：采用優化的機械結構設計，配合高分辨率伺服電機控制，確保運動過程平穩、響應靈敏，重復定位精度高，滿足長時間高精度繞制需求。
2. 高精度主軸：主軸由進口高精密數控車床加工，特別適用于細線與小截面積扁線的高穩定性繞制，確保線圈同心度與整機一致性。

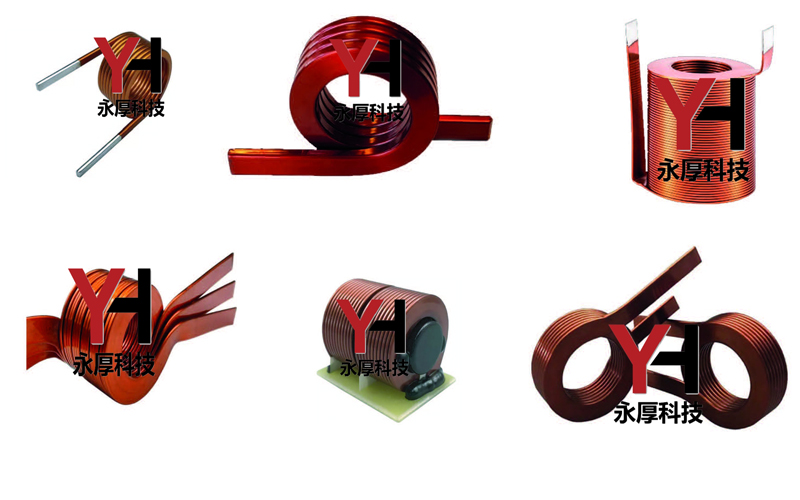

3. 多種繞線模式：支持正繞、反繞、密繞、變距、單層、多層等多種繞線方式，適用于圓線與扁線材料，靈活應對各類立式線圈結構。
4. 快速換型調試：不同線材僅需更換模具即可適配，結構調整簡便快捷；支持多組工藝參數保存與調用，顯著提升換型效率與調試速度。
5. 智能編程功能：配備工業電腦控制系統，支持線圈仿真與自動路徑生成；通過輸入線圈內徑、線圈腳長、繞線層數等參數，系統可自動生成繞線程序，大幅降低操作復雜度。
機器參數：
型號 | Model | EC-850 |
圓線加工能力 | Round Wire Processing Capacity | ?0.5MM～?5.0MM |
扁線加工能力 |
Flat Wire Processing Capacity | 厚Thickness : 0.3mm ≤ T ≤ 5.0mm 寬Width : 5.0mm ≤ W ≤ 15.0mm 截面積S=W*T≤ 50mm2 |
繞線方向 | Winding direction | 順時針和逆時針 Right and Left Winding |
最大線圈高度 | Max. Coil Height | ≤100mm |
送線電機功率 | Wire Feeding Motor Power | 0.4kw |
繞線電機功率 | Winding Motor Power | 2.0kw |
升降電機功率 | Lifting Motor Power | 2.0kw |
手臂電機功率 | Slide Motor Power | 1.0kwX5 |
機器尺寸(長x寬x高) | Dimension(LxWxH) | 1750X1250X2000(mm3) |
機器重量 | Weigh | 900KG |
